智能数控套料编程系统软件(InteGNPS) 详细介绍



  《智能数控套料编程系统软件》(简称InteGNPS)是用于各种数控切割机(数控火焰切割机、数控等离子切割机、数控激光切割机、数控水射流切割机)的套料、数控编程的软件。

  InteGNPS应用AutoCAD绘制零件图、套料,自动生成经过智能优化的数控切割机代码。编程系统可以直接显示AutoCAD图形,并以图形方式在屏幕上直观地仿真切割机切割过程,保证切割质量。

  InteGNPS只需一次套料即可自动生成各种数控切割机所需的数控代码(磁盘文件、纸带),具有自动套料、薄板件的智能防变形技术、智能引入(出)线、智能连割、软件补偿、干涉点检查、桥接、公共边、多种工艺混合编程(切割、喷粉、冲打、钻孔、铆接一次完成)、代码优化、语法检查、切割各种字体的文字、编程参数自动记忆,自动计算切割所需的时间、切线长度、工件重量、面积和材料利用率等,生成详细的打印报表。

  InteGNPS与AutoCAD有效结合,设计图纸(AutoCAD的DWG文件)可直接用于套料,软件使用方便,功能齐全,运行可靠。利用AutoCAD强大的绘图功能进行零件图的绘制和套料,易学易用(只要会AutoCAD一天内即可学会),可实现各种复杂形状的零件的套料与编程。通过对AutoCAD的开发,对常用典型零件可参数化绘图、立体图展开和绘特殊曲线(渐开线、抛物线等)。使用InteGNPS,可显著提高数控套料及数控编程的速度,保证编程的正确,提高钢板材料利用率,是数控编程者的得力工具。


软件包装:内含光盘、加密狗、最新的电子文档使用说明书

  InteGNPS的主要特点



    ☆ 使用简单,上手快。与AutoCAD软件的有效结合,AutoCAD图形可直接用于套料。自带自主版权的CAD模块。支持多语言,目前提供简体中文版和英文版。

    ☆ 特有的累积误差智能修正技术,不管套料图如何复杂,都能保证数控程序的精度达到数控系统的脉冲级精度(最高精度)。

    ☆ 特有的合并连续的直线段功能,当连续直线的夹角在180度附近,并且突角较小时连续直线将被合并。在切割样条拟合曲线图形时该功能可减少切割机的抖动,同时也减少了数控代码指令行数。

    ☆ 特有的薄板件智能防变形技术,能有效防止薄板件切割时的变形。

    ☆ 特有的智能连割技术,可以最大可能地减少打火次数,提高切割效率。

    ☆ 特有的智能手动和自动共边功能,适合各种形状的零件共边,任意设置共边零件的切割方向、切割顺序、切割位置,保证共边切割的质量。

    ☆ 特有的智能引入(出)线技术,根据打火点的位置自动选择合理的角度引入和引出,内轮廓小圆孔自动从圆心引入引出。

    ☆ 特有的软件补偿功能,当切割机没有补偿功能时可以使用软件补偿。软件补偿可以有效解决切入点割不断现象。

    ☆ 特有的智能过切技术,有效解决切割机补偿引起的割不断现象和等离子切割弧压引起的切入点处的凸角问题。

    ☆ 可以切割不封闭图形,切割不封闭图形可用于很多特殊的应用场合,通过不封闭图形可以手工灵活实现连割、公共边、防变形等。

    ☆ 自带文字切割模块,支持Windows下的各种字体,也支持AutoCAD下各种字体的切割,文字切割灵活。

    ☆ 零件图形、切入点修改简单,每个切入点的切割方向可以任选,合理的切割方向可以防止切割变形。

    ☆ 重复切割功能,可以指定切割完成后的重定点。

    ☆ 特有的一个数控程序可以同时支持切割、喷粉、冲打、钻孔、铆接的复合指令混合编程(切割机硬件需支持)。

    ☆ 特有的将小圆弧优化为直线段功能,可以避免轴卡在处理小圆弧时的问题。

    ☆ 屏幕仿真数控切割机的切割过程,具备语法检查功能、干涉点检查功能。可以将数控代码输出到CAD与原图叠加比较。

    ☆ 可预览打印套料图及各种参数的报表(图文报表),可以打印数控代码。

    ☆ 特有的与掌上电脑的通讯软件,可以通过掌上电脑将数控程序发送到数控切割机,并可以在掌上电脑上查看套料图和数控仿真。

    ☆ 可以在计算机仿真时将数控程序直接发送到数控切割机。

    ☆ 可以将数控代码直接转化为AutoCAD的图形文件(DXF格式)。

    ☆ 具有自动套料功能(选配功能)。自动套料注重零件与零件之间的紧密度,零件图上可以标记图号,零件轮廓上可以有不封闭轮廓、喷粉线,与同类软件相比具有利用率高,灵活性好。通过自动套料后辅助以智能的手动套料可以迅速套出高利用率的排料图。套料结果可以直接输入AutoCAD进行手工再调整。

    ☆ 智能化的数控切割报价系统功能(选配功能),您在自动编程完毕便可以打印出详细合理的综合报价表及零件清单。

    ☆ 在Windows资源管理器下可以直接打开套料图、直接调用编程系统仿真、编辑数控代码。

    ☆ InteGNPS 支持国内外各种数控切割机,同一套料图可生成各种切割机(控制系统)的数控代码。

    ☆ 支持船舶设计软件Tribon-GEN格式文件的仿真和代码转换。

    ☆ InteConvert模块支持各种数控切割机代码的智能化相互转换。


  InteGNPS经过多年的开发并进行不断的完善,实践应用证明该软件运行稳定可靠、编程精确,功能完备,软件的各功能具有智能性,使用方便,易学易用。InteGNPS目前在国内得到了广泛的应用。

  InteGNPS在数控切割机编程行业中处于领先地位。

  InteGNPS支持Windows 95/98/NT/2000/Me/XP/2003/Vista/Win7/Win8/Win10 等各种操作系统。

  InteGNPS支持AutoCAD R12、R13、R14、2000、2002、2004、2005、2006、2007、2008、2009、2010、2011 、2012、2013、2014、2015、2016、2017等各种版本。

  InteGNPS权所有 1995-2016 for Windows。

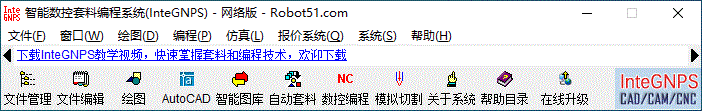

自主版权的CAD模块(InteDraft)

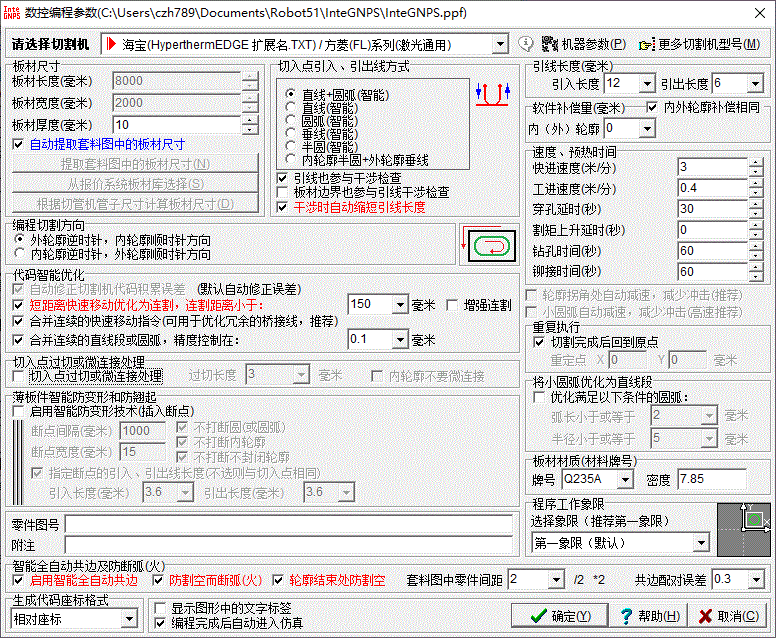

编程参数设好后自动生成切割机数控代码



AutoCAD下可以灵活地套料,达到最佳利用率效果

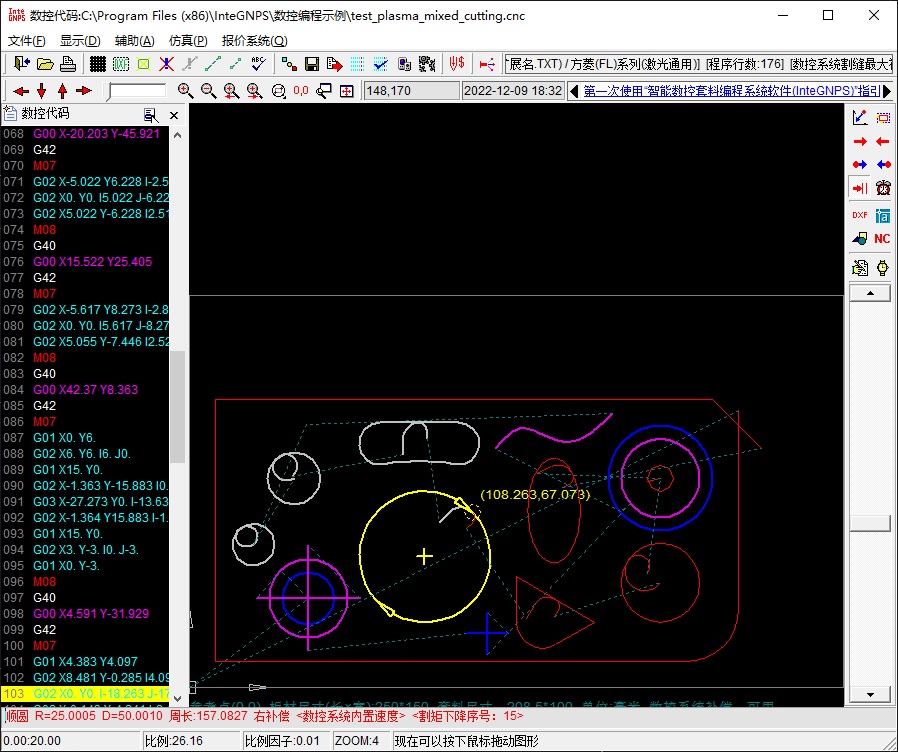

直观的仿真(模拟切割)功能

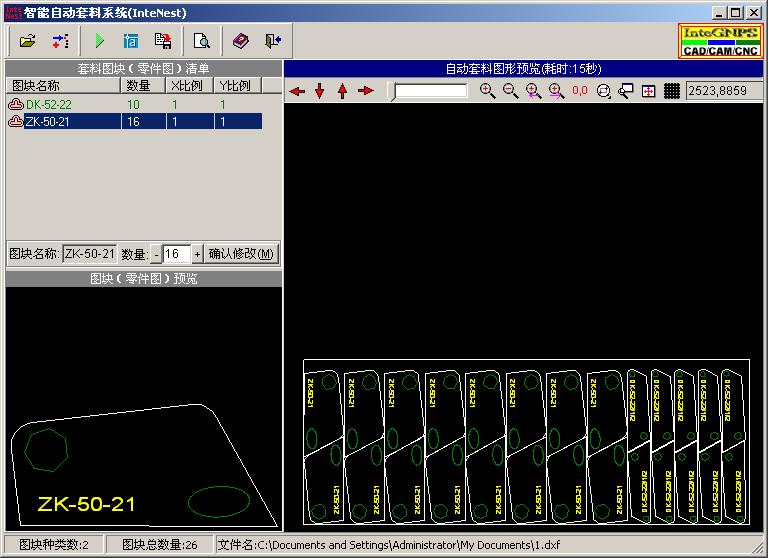

简单、智能、实用的自动套料系统



符合国情的智能报价系统



  InteGNPS支持国内外各种数控切割机(控制系统),如有疑问欢迎来电咨询。

  如果您的切割机控制系统不在软件支持的列表中,请电话或Email联系,我们可以为您定制。

  如有其它问题或想详细了解InteGNPS的最新信息请与开发者联系。
